続いてインペラ交換です。

インペラ部分の図面

図のパーツNO.3がインペラです。
ついでに18のウォーターパイプグロメットも交換しました。

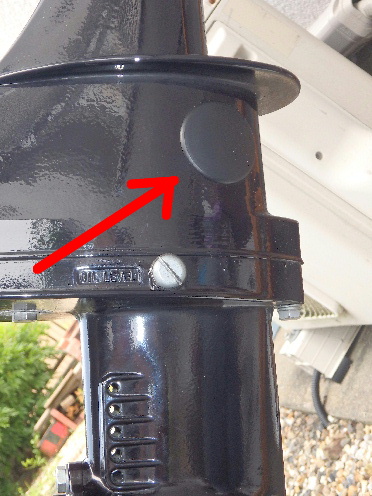

矢印のゴムキャップを外します。

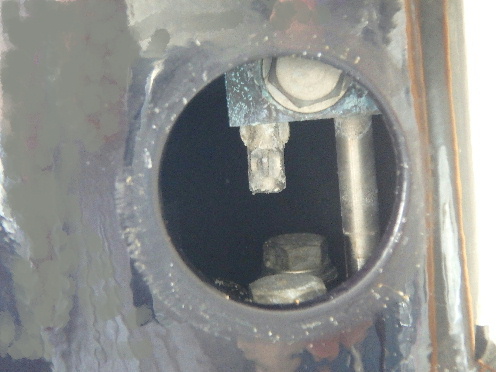

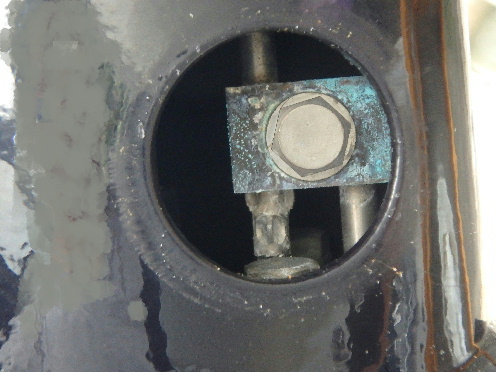

N,F切替のボルト10mmを緩めます。
これがN(ニュートラル)状態


こちらがF(フォワード)状態

分解する前に動きを覚えておきます。

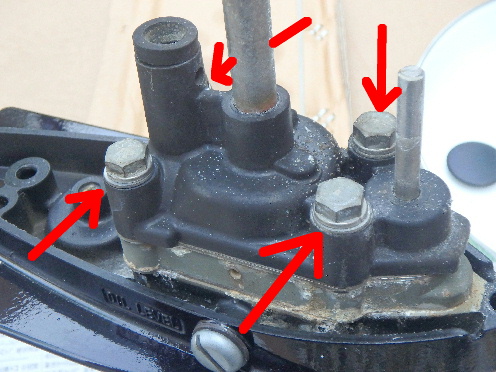

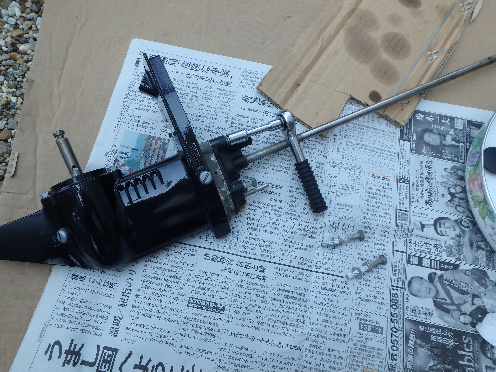

矢印のボルト2点を外します。

引っ張ると外れました。

排気でシャフトが真っ黒です。

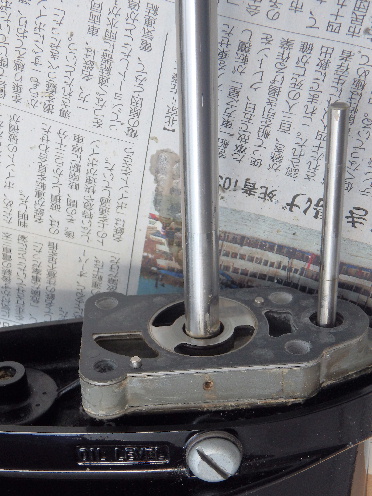

4点のボルトを外すとインペラがあります。


意外に堅くて手こずりました。

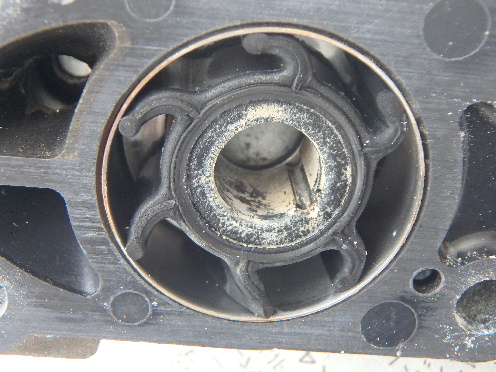

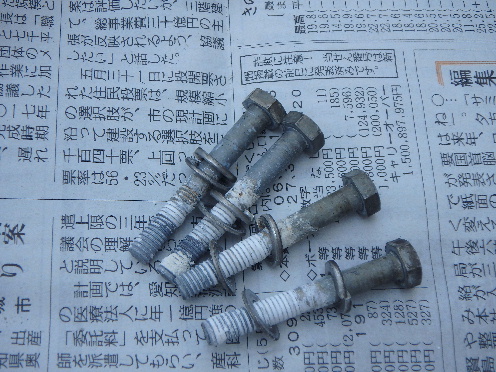

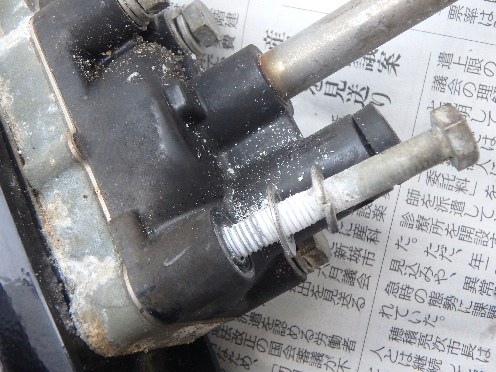

塩で真っ白です。



外れました。

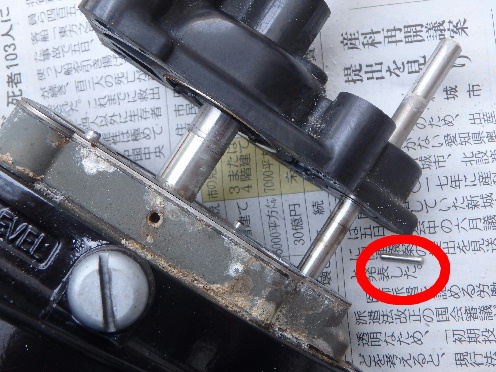

このとき丸印のピンが落ちるので注意が必要です。

インペラ固定用のピンです。


こんな感じではまります。シャフトのD溝にピンがはまります。

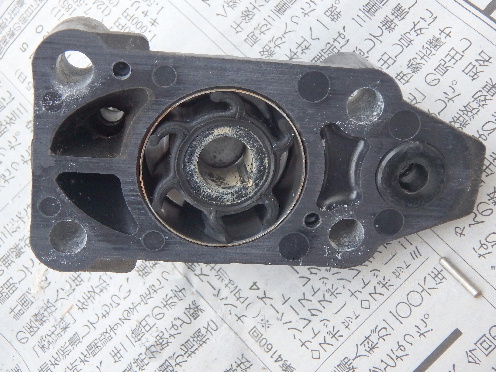

5年使用のインペラはこんな感じ



思ったより劣化は無かったです。
ゴムもそんなに硬くは無かったです。

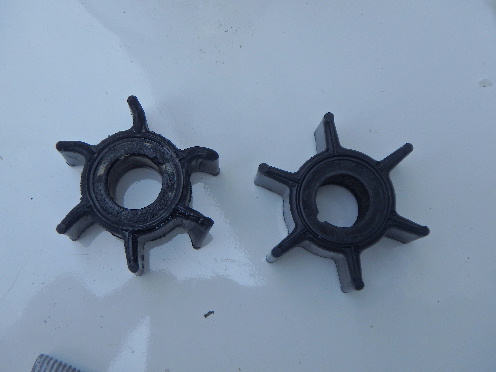

インペラ新旧。


シャフトやあちこちに着いた塩を取ってピカピカに磨きました。

土台をきれいに掃除して

インペラとケースに薄くグリスを付けます。

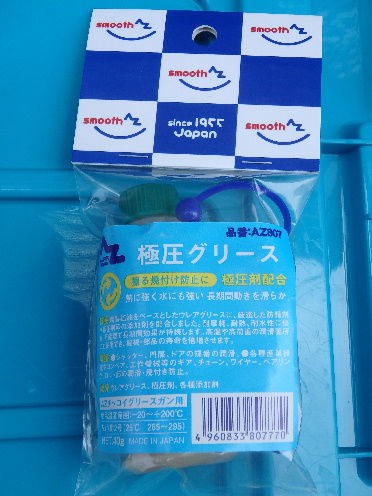

グリスはホームセンターでウレアグリスを買ってきました。

フタをしてボルト止めします。

ボルト関係はワイヤーブラシで磨いてグリスアップしました。

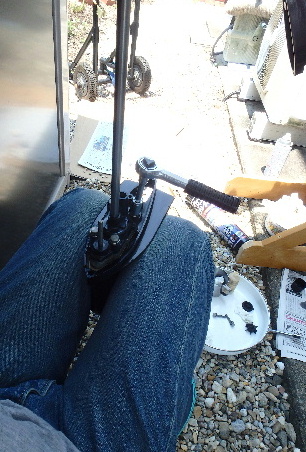

台があると便利ですが、足で挟んで(笑)


次にウォーターパイプの掃除。
表面は塩が固着しています。

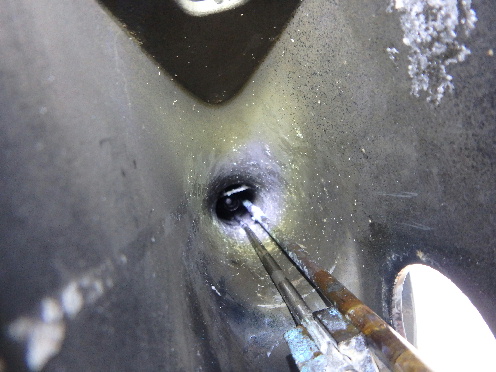

ウォーターパイプ内は針金を入れてゴシゴシと。

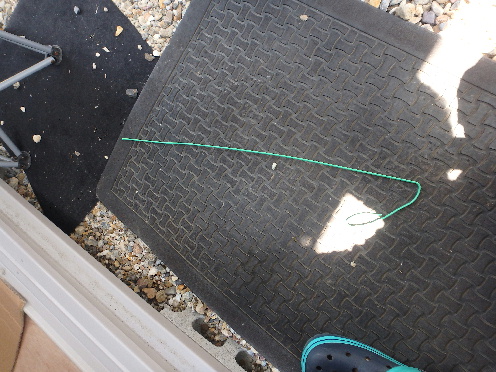

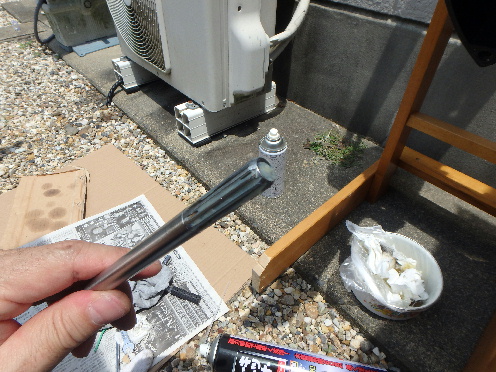

針金はこれ。ちょうどいいサイズです。

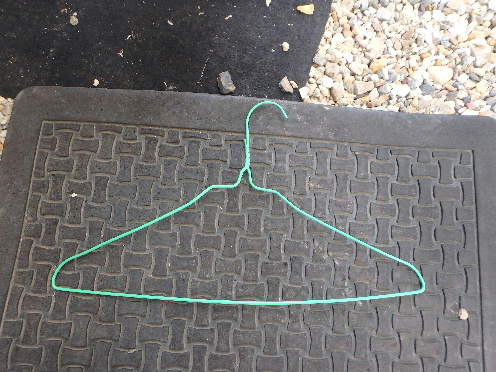

ハンガーで作ります。ボート屋さんで教えてもらいました。

インペラがボロボロの場合はカスが詰まるかもしれないので要注意です。

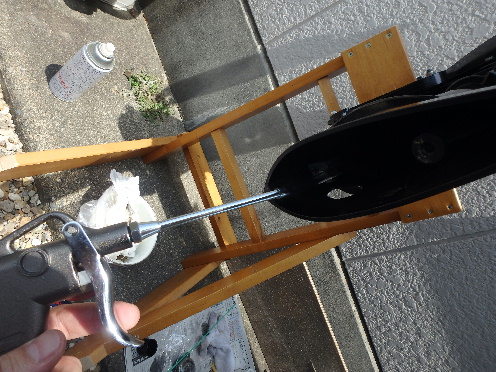

掃除後は水を通すのがいいですが、エアーコンプレッサーにチューブを付けてウォーターパイプに挿入。

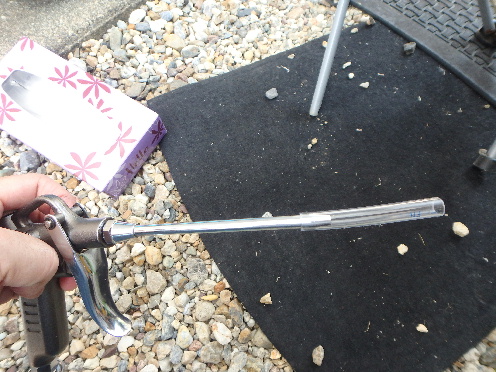

エアーを送ります。排水パイプからゴミと一緒に排出。

あとは元に戻して組み立てるのみ。

しかしこれがいちばん大変でした。

ギヤシャフトの先端にグリスを塗ります。


エンジンに挿入するのですが、ギアシャフトがうまく入らない。

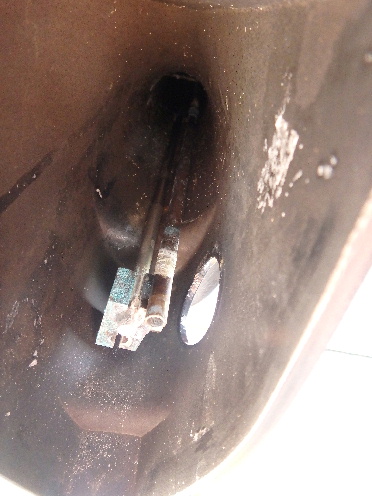

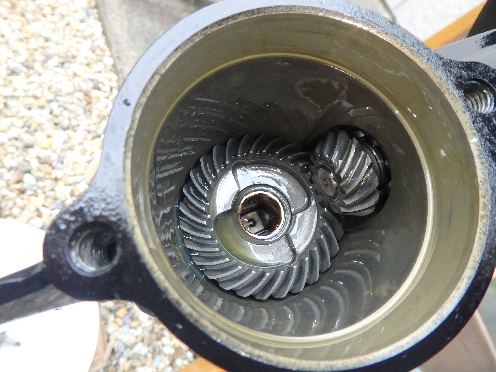

中がどうなっているか確認。


ギヤシャフトと、N,F切替のシャフトと、ウォーターパイプの接続の3点をやらないといけません。

ウォーターパイプの先端にゴムブッシュに入りやすいようグリスを塗っておきます。

狭いし見えないし・・・。何とかコツをつかみ合体成功。

ボルト2点で締めて完了です。

前記事で抜いたままなのでギヤオイルを充填します。

試運転開始。

えぇ感じです。排水もバッチリ。

これで3~5年は安心できそうです。

疲れました~。整備しながらの写真撮影は大変です。油着くし。

参考になれば幸いです。
by 1000kyosan | 2015-06-13 20:41 | ボートDIY | Comments(10)

今日は釣り日和でしたが、以前から気になっていたエンジン整備に着手しました。

そもそも、整備のキッカケはオイル漏れ。

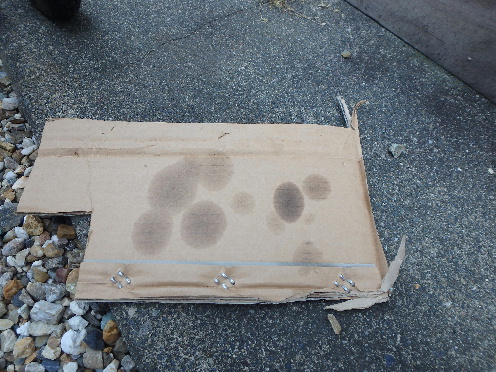

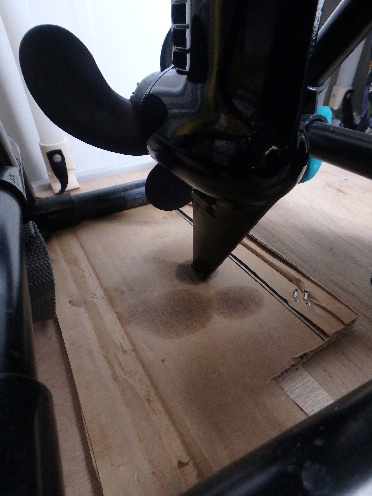

段ボールにのオイル染みがあちこちに。


このオイルはギヤオイルであることは間違いないです。
少々漏れてても問題無いかもしれませんが、購入から5年が経ち、オイルシール、インペラ等のゴム部品の劣化も気になるところです。

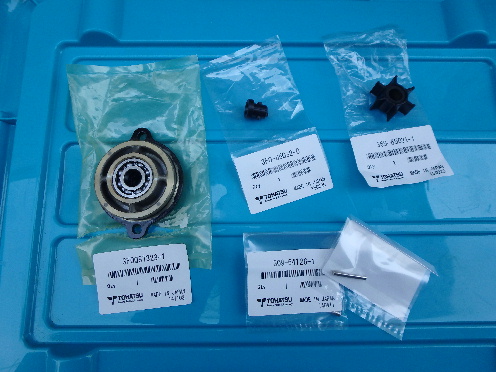

今回購入した部品はこちら。

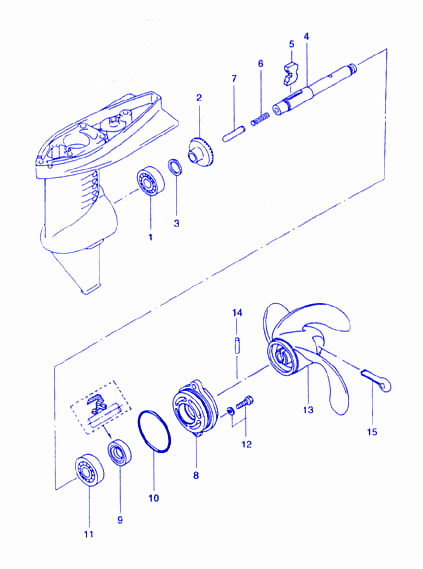

ギヤシャフト部分の部品図面


9のオイルシールが定期交換部品なのですが、ベアリングを外すのが結構大変とのこと。
8,9,10,11のass'yで交換した方が楽とのことです。
今回のオイル漏れの原因は10のOリングのような気がしましたが、ついでなのでAss'y交換します。

まずはこれで蚊の対策を(笑)

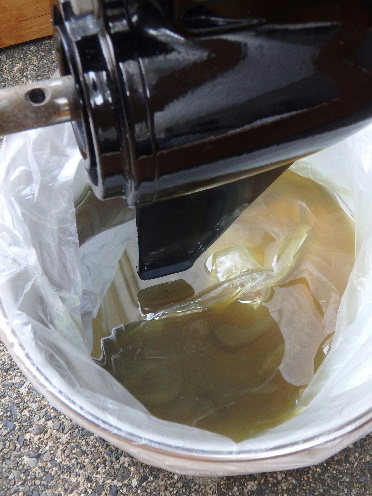

ギヤオイルを抜きます。

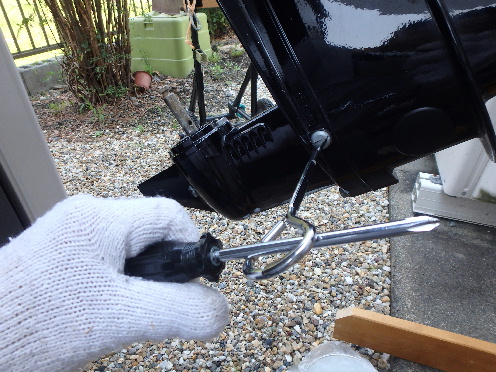

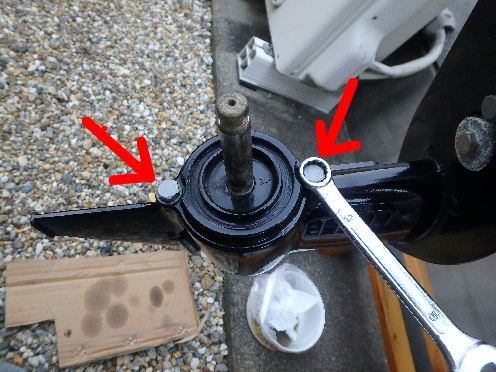

次にギヤシャフトを分解。矢印の2点を外します。


ドライバーでこじて傷を付けないよう慎重に外します。

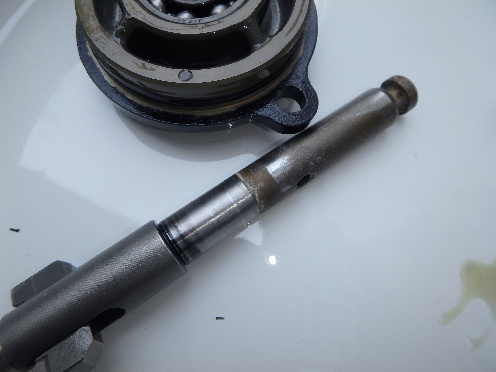

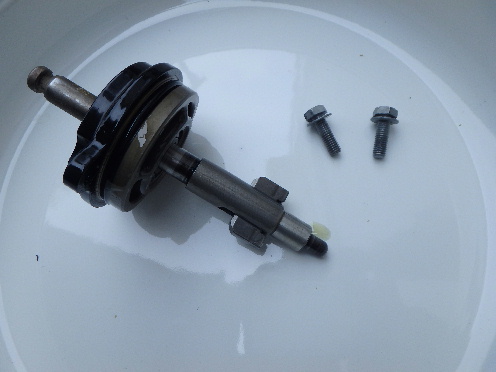

シャフトが汚れているので一緒に外れました。


ギヤケースはきれいなもんです。

オイルシールの部分はきたないですね。


新品のass'yと交換します。

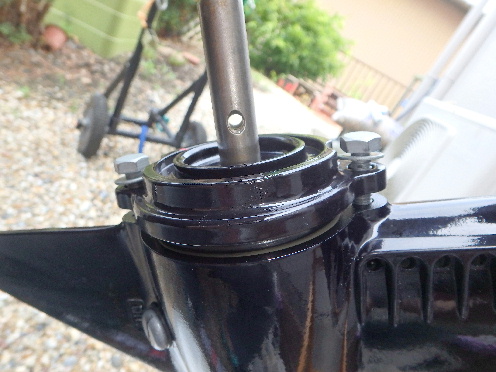

向きは無いようですが、Aのマークを上にしました。

以上で部品交換終了。以外と簡単でした。

ブログの調子が悪いのか、写真が出たり出なかったり。
インペラ交換は、再度アップし直します。
by 1000kyosan | 2015-06-13 19:50 | ボートDIY | Comments(0)

モーニング

朝早くから用事があったので一宮市へ

一宮市はモーニングの激戦区。以前TVでも放送された店に行ってきました。


CROCE(クローチェ)というお店。

朝8時なのに既に長蛇の列。モーニングで並ぶのは初めてです。

呼び出しベルをもらい車で待機。40分程待ってようやく入店。

ここの名物はサイコロトーストとベーグルだそうです。

とりあえずサイコロトーストにアイスクリームをトッピングして


このトースト10cm角あります。バター、シロップをかけます。

うまい!これで500円。トッピングなしなら400円。

行列ができるわけですね。


昼は実家の両親とでんがくを食べてきました。



山の中にあるお店で前にお寺があります。かどやっていう屋号です。

芸能人も来ているようで、Mr.マリックさんやきんさんぎんさん、キングクリームソーダさんのサインがありました。キングクリームソーダって?調べたら妖怪ウオッチのゲラゲラポーを歌ってる人でした。だからジバニャンのイラストがあったんか~。

とりあえず、とうふでんがく定食注文。



菜めしと味噌汁ついて630円でした。

これまたウマウマでした。また行きたいお店です。


最後にボートネタ。

エンジンよりオイル漏れ。この際修理します。

ただ今、部品取り寄せ中。オイルシールとインペラ交換予定です。

これで来週も出撃なしです。
