車載用エンジンスタンド 完成

車載用エンジンスタンド完成しました。昨日の続きです。

以前の材木はエンジン固定のクランプで凹んでいました。


今日の作業はここからです。

2×4の板をカットしてサンダーでやすりがけします。

今回は凹み対策に転がっていたPPシートを貼ってみます。

PPシートに両面テープを貼ります。


材木に貼り付けます。


スタンドに固定します。


位置を確認して、表からもビスで固定します。


これで完成です。

正面から


後ろから

それではエンジンを載せてみます。


至って普通ですね(笑)

ここから工夫したところを紹介します。

以前エンジンを載せるとき、スタンドが動いてしまうことがありました。



棒を踏んで動かないよう改良しました。


そして、ここからが今回作り直した最大の改良点です。

ボートに荷物を載せて運搬すれば一度に運ぶことが出来ます。

しかし、重くなるし、不安定になるので返って不便でした。

結局荷物は小分けにして運んだ方が楽でした。

でも小分けにすると何往復もしないといけません。

かさばる重いボートは出来るだけ軽くして運ぶ方がバランスも崩れず運びやすいです。

重い荷物はエンジン、タックルケース、クーラーボックスなどになります。

私のタックルケースは以前イスにしていたケースで、釣りの仕掛け、補修部品、予備ガソリンが入っていてそこそこ重いです。

それで、今回の改良点はタックルケースとクーラーボックスを一緒に運べるよう台車になるエンジンスタンドにしました。


台車にするには、エンジンスタンドを斜めにします。


真ん中に足を掛けてスタンドを解除します。



このままエンジンスタンドを下げると自立した台車になります。


この上に荷物を置きます。安定しているので転けません。


ベルトで固定して運搬します。



これで一度に楽に運搬できます。

今回はこのエンジンスタンド兼台車が目玉です。便利そうでしょ?


最初はエンジンスタンドを斜めにすると自然にスタンドが立つ予定でした。

でもプラプラするのでマグネットで固定するように変更しました。

それで倒すとき足でスタンドを解除するようにしました。

マグネットは夕べの思い付きで

マグネットを接着して黒く塗りました。

これをここにセットしておきます。

通常はスタンドがマグネットでくっついています。


解除すると自重でスタンドになります。

スタンドは前後に幅がある部品を使いました。

幅があるとグラグラしないので安定します。

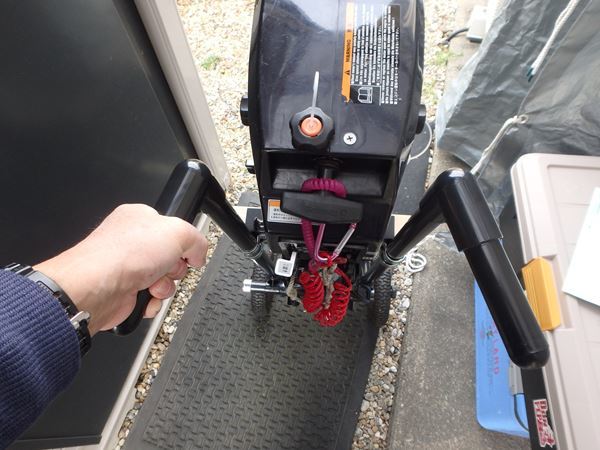

ハンドルは握りやすいように耕耘機のようにハの字スタイルにしました。


それでは車に載せてみます。

持ちやすいようハンドルを付けてます。



これは固定していないので自由に動きます。また脱着式でもあります。

ハンドルがあると持ち上げが楽です。

動かないよう車に固定します。

ベルトフックにピンクのベルトを掛けて引っ張ります。

上の青いベルトを掛けて固定完了です。


以上で完成です。

もう準備万端です。

でも春まで遠い・・・・残念

それでは!




















Commented by boat-fishing at 2018-12-16 21:53
こんばんは。

頭良いねえ〜!!
チョット見直しましたよ(笑)。

エンジンスタンド兼一輪車的2輪荷車の発想は良いですね。

ここまで写真付きで説明しても、
何度も直前の写真と見比べてやっと判る、と言うカラクリは見事です。

マグネットでスタンド固定と言うのはワンタッチで良いですね。

弟子にしてもらおうかしら(笑)。

ここまでの物を作ろうと思うと
四六時中頭の中で考えていないと無理ですね。

ちゃんと仕事やっているんですか?
怪しいですねえ〜(笑)。

DIY病もここまでくると重症ですよ(笑)。
Commented by 1000kyosan at 2018-12-16 22:41
昌さん こんばんは
お褒め頂きありがとうございます。
なかなか便利そうでしょ。早く使ってみたいです。
不便なら便利にすることはいつも考えてます。
ちょっとひと工夫するのが好きなんですよ。

ちゃんと仕事ですか~?
ちゃんとすることもありますよ(笑)
それでは!
Commented by ナッパ at 2018-12-16 23:42 x
以前の船外機スタンドも悪くなかったですが、
今度のは何だか合体ロボットみたいで凄いですね~!
かゆい所に手が届くとは正にこの事ですわ。
車載時の取っ手なんか、力が有効に使えるし、結果として腰にもやさしいでしょね。

Commented by 1000kyosan at 2018-12-17 00:14
ナッパさん こんばんは
結局はスタンドが付けただけなんですけどね(笑)
取っ手がある時と無い時を比べてみました。
無くても持ち上がるんですが、取っ手があると腰をかがめる角度が少しで良いので楽に持ち上げられるんですよ。2馬力エンジンの中では軽い方なんですけどね(笑)
Commented by ietatu at 2018-12-19 07:59 x
来年までの間に色々考えて、結局何もせずに終わるパターンです。
スタンドと荷台がひとつでできるとは、恐れ入ります。
ボートが重く【54キロ位】、毎回2人以上で行くのでついつい力任せに運んでます。
参考にしょうと思いましたが、材料買い出しの際ホームセンターのどこに行って何と言って材料集めるとこからイメージトレーニングです。

Commented by 1000kyosan at 2018-12-19 13:10
ietatuさん こんにちは
私は単独釣行ですので出来るだけ荷物は軽くしたいと思ってます。
転けずに上手く使えるかは定かではありませんが。
ホームセンターは用事が無くても行ってます。
どこに何があるかは従業員より知ってるかも(笑)
