魚探 振動子取り付け方法変更

振動子の脱着をもっと簡単にしようと取り付け金具を作り直しました。

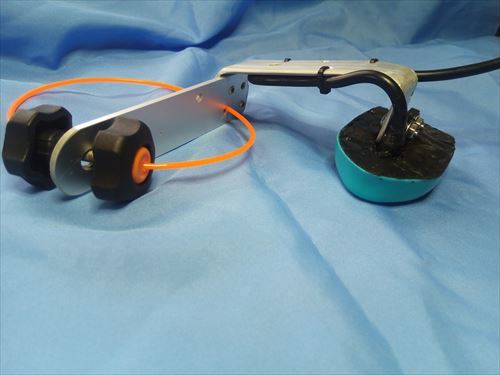

以前作った振動子はこんな形です。

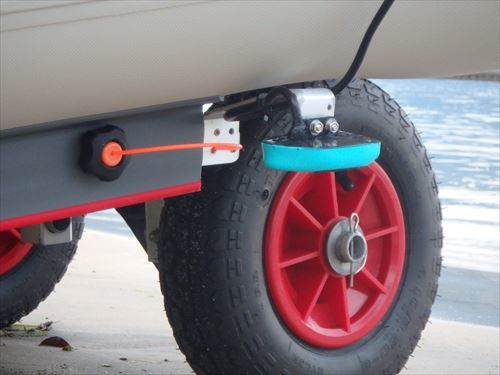

これをボートのキールに後ろから差し込みノブスターで固定していました。


走行中も安定しているので問題は無いですが、取り付けるときしゃがんでノブスターで固定するのがちょっと厄介でした。些細なことですけどね。

今回、振動子の取り付け方法を変更しました。

まずは厚さ3mmのアルミのフラットバーを用意します。

折り曲げ器で曲げていきます。

巨大クリップの完成です。

万力で挟んでもう少し間隔を狭くしてバネが効くようにします。


振動子を取り付ける金具も作り直します。


これをリベットで固定します。



こんな感じになります。



これに振動子を取り付けて


こんな形にしました。


取り付け方法は、キールの前から差し込み

スライドして完了です。



クリップになっているのでガタガタしませんし、抜けることもありません。

脱着が非常に簡単になりました。

以前魚探ケースを作っていましたが、今の艤装はクーラーボックスの前に置いてあるので飛沫をかぶることが無いので裸の状態で取り付けています。

イレクターパイプにパチンとはめ込んで固定してます。





収納はこんな感じで本体、振動子、モバイルバッテリーを入れて持ち運んでいます。




モバイルバッテリーはタッパーに入れてます。

タッパーの横からコネクタを出しています。



タッパーにはGPSロガーと予備バッテリー、5V→12V変換コネクタ、携帯用USBケーブルが入ってます。

製作時間は2時間位掛かりました。

早く試してみたいですが、連休は電話当番で釣りに行けないです。

明日は日曜大工に勤しみます。こちらも完成したらUPしますね。

それではまた。






Commented by boat-fishing at 2017-10-08 00:39
こんばんわ。
さっそくブログに登場ですね。
なるほどね。
これならワンタッチでセットできますね。
でも私のボートでは意味の無い方法です(笑)。

モバイルバッテリーは青いタッパーに入っているんですか?
赤いのが予備のモバイルバッテリーと言う事ですよね。

GPS魚探ですよねえ。
なのにGPSロガーも持って行くんですね。

それから、写真の折り曲げ器、私も持っていますよ〜。
お互いに道具好きみたいですね(笑)。

ではでは。
Commented by 1000kyosan at 2017-10-08 01:05
昌さん こんばんは
言ったでしょ。昌さんのボートには参考にならないって。

青?タッパーは透明です。青いのはタオルですよ。
赤がメインのバッテリーで、GPSロガーの下の白いのが予備バッテリーです。

魚探でしか軌跡が見れないし、地図がおおざっぱで役に立ちません。GPSロガーならパソコンでどの辺りまで行ったか分かるので別に持ってます。秋月で買った安物です。

折り曲げ器持ってるんですか?!すごいですね。ならヒーター持ってても不思議じゃないですよ。この曲げ器は自分が選んだんですが会社の工具です。道具は大好きですよ(笑)高いのは持ってませんが日曜大工程度は持ってます。
Commented by Nstyle at 2017-10-08 22:48 x
この3連休は出撃無しでしたか。。
てっきり出撃してるのかと思いました。

折り曲げ機良いですねー。
手が届く範囲の今後欲しい物の上位ランク品です(笑)
相変わらずゴソゴソ作って…粗材の特性を上手く生かした良いアイデアで感心!
こんな良いものあるなら、船外機のスタビ位チョチョイのチョイですね♪

近頃仕事が忙しく、毎日ヘトヘトですが行ってきましたよー
日頃の疲れで、結構長い時間ボートに揺られてうたた寝してた気が…
Commented by 1000kyosan at 2017-10-09 00:58
Nstyleさん こんばんは
せっかくの連休、休みなんだけど当番なんで遠出は控えています。と言ってもやりたいことがいっぱいあったので一気に片付けました。

折り曲げ器は便利ですよ。そんなに使う機会は無いけど万力だけでは細かく曲げられないですね。
スタビの効果はどうなんですかね?GRIDでは狭すぎてタイヤに当たりそうですね。

今日は風も無くボート日和でしたよね。
真夏並みに暑かったし日焼けしたんじゃないですか。
10月に入っても出られるってことは閉鎖の危機は無くなったみたいですね。
