振動子スタビライザー作成

本日でGWも終了。

連日、風が強くて無駄な休みと感じられる方もいるのでは・・・。

暇つぶしに振動子のスタビライザーを作ってみました。

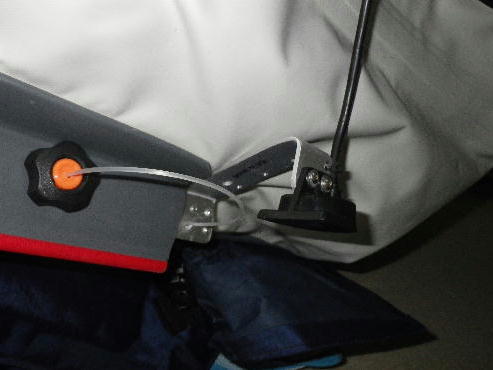

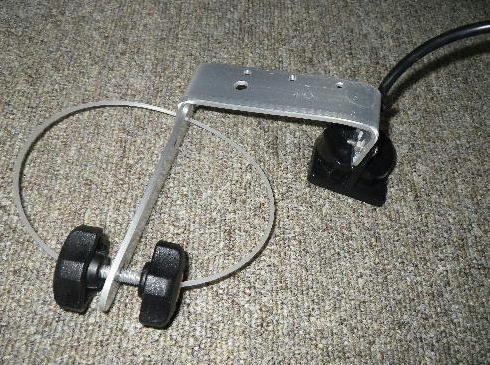

現在の振動子はこんな感じで


キールに固定するように作っています。


走行中に映らないなどの問題点はありませんが、水中での抵抗を減らすべく改造しました。


どんな形にしようか、どんな物を利用するか考えた末、たどり着いたのが100均です。(笑)

こんな物を買ってきました。



おもちゃの船です。水鉄砲になっています。

買うのがちょっと恥ずかしかったです(笑)


これを分解して利用します。


対象年齢は充分クリアーしていますので、遊んでからバラそうと思いましたが(笑)、

時間が無いのでとりあえず上下に切り離します。

カッターではラチが開かないのでルーターの回転刃を使います。


切り離せたので、こんな感じで振動子を入れたいと思います。


切り抜くラインをマジックで引きます。



抜けました。さらに振動子の高さに合わせて半分に切ります。


振動子を入れて接着剤で固定します。


あとはコーキングで隙間を埋めます。



汚いですね。最終処理はもう少しなめらかに仕上げてますよ。





ついでにねじナットの紛失防止のためのナイロンワイヤーも交換しました。


私の定番、草刈り用のナイロンワイヤーを使います。先端を溶かして玉にします。


まだ中まで固まっていませんが、完成です。

裏側です。

歴代の改造記録記されております。




これで少しでも抵抗がなくなるといいかなと。自己満足の世界です(笑)

来週からは風が無いことを祈ります。














Commented by boat-fishing at 2017-05-07 22:21
こんばんわ。
やってますねえ。

なんか元の振動子よりデカくなってますよねえ。
効果が有る様な無い様な・・・、
効果が有る事を期待しております(笑)。

それよりも草刈機のナイロンワイヤーは
なかなか使えそうですね。
頭に入れておきます。

ではでは。
Commented by 1000kyosan at 2017-05-08 01:33
昌さん こんばんは

暇に任せてやってます(笑)
確かに前より大きくなってます。
特に問題なかったので効果があっても分からないし、何の効果も無いかもしれませんね(笑)
自己満ですよ(笑)

ナイロンワイヤーは便利ですよ。
ノブスターに使うにはキャップがオレンジ色のタイプが具合が良いです。
青色のキャップのノブスターはダメです。
Commented by Nstyle at 2017-05-08 12:55 x
何遊んでるんですか(笑)

船底穴あけての取り付けではなく、スルーハルしても良かったのかもしれませんね。
でも501シリーズは出力低いので、スルーハル仕様にすると更に感度落ちてしまいますがね~

GWは風が強い日が多くって、なかなか苦戦しましたよ。
しかも、帰りは凄い渋滞でしたし・・・
Commented by はるいちばん at 2017-05-08 13:10 x
お船買いましたか、私のところなら恥ずかしがらずに買えます。(笑)

いいアイデアですねー。
使用感のレポート楽しみにしてます。
ノブが落ちても大丈夫なようにしているのは、ポンドでノブと接着ですか?
Commented by 1000kyosan at 2017-05-08 14:45
Nstyleさん こんにちは

え~っ、水鉄砲では遊んでないですよ~(笑)
苦労してくり抜いたんですがスルーハルの方がキズ防止になったかもしれませんね。

GW行ったんですか!
休みに合わせたような風でしたよね。青物は回ってましたか。
琵琶湖横とか伊吹当あたりは渋滞してたでしょうね。

Commented by 1000kyosan at 2017-05-08 14:53
はるいちばんさん こんにちは

店員の人は孫用と思ったでしょうね(笑)

効果は・・・何も変わらないと思います。
スピードが速くなることもないし(笑)
ノブとは接着してないですよ。ノブのキャップにワイヤーを通して玉を作りパチンと嵌めてあるだけです。
あれっ質問の意味が違うかな?
